法蘭式水泵控制閥 H741X
編輯日期：2013/12/2 14:07:08 點擊：
- 產 地：上海
- 型 號：H741X
- 公稱壓力：1.0MPa~2.5MPa
- 公稱通徑：DN80~DN450
- 適用介質：水
- 適用溫度：≤80℃
一、產品概述
700X水泵控制閥是通過電磁閥的導控實現準確的開啟或關閉，用于泵的出口處，防止介質倒流的逆止控制閥，當泵即特停止供水前，閥門先行緩閉90%左右，防止突然停泵而產生的水錘和水擊聲，當泵完全停止后，閥門再完全關閉，防止泵出現水的回流，有效池保護水泵，免受回流的沖擊而產生反轉，該閥有效防止水錘和水擊聲，密封可靠、動作平穩、使用壽命長。700X水泵控制閥適用于工礦企業、高層建筑中由水泵直接供水及生活用水管網系統。電磁閥可采用交流電220V或直流電24V。
二、產品特點
1、水泵控制閥呈流線型設計，通過電磁閥的導控實現準確的啟閉，使用安全可靠，有效地防止水錘河水擊聲
2、防止泵出的水回流，有效地保護水泵，免受回流的沖擊而產生反轉
3、使用壽命長，安裝、維修方便
4、適用于工礦、企業、高層建筑中由水泵直接供水及生活用水管網系統
三、主要性能參數
|
型號
|
H741X-10
|
H741X-16
|
H741X-25
|
|
|
工作壓力（MPa）
|
1.0
|
1.6
|
2.5
|
|
|
適用溫度（℃）
|
0～80
|
|||
|
適用介質
|
水
|
|||
|
材料
|
閥體、閥蓋
|
鑄鐵
|
||
|
閥桿
|
鉻不銹鋼
|
|||
|
閥座、閥盤
|
青銅
|
|||
|
膜片
|
丁晴橡膠
|
|||

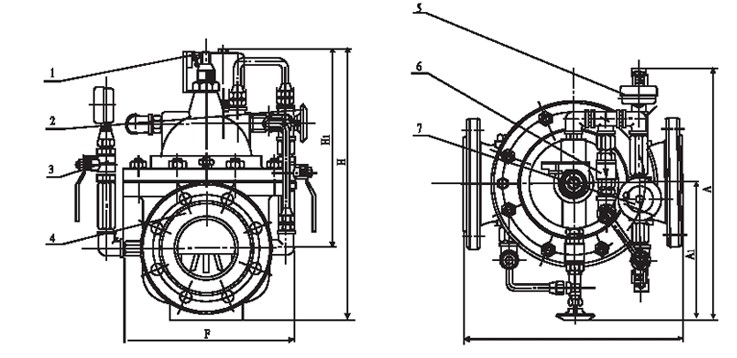

四、主要外形與連接尺寸
| DN | 80 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 |
| L | 203 | 216 | 241 | 292 | 330 | 356 | 495 | 622 | 698 | 787 | 914 | 978 |
| H1 | 160 | 180 | 200 | 270 | 310 | 320 | 370 | 430 | 480 | 525 | 580 | 635 |
| H | 395 | 405 | 430 | 510 | 560 | 585 | 675 | 730 | 760 | 840 | 910 | 910 |

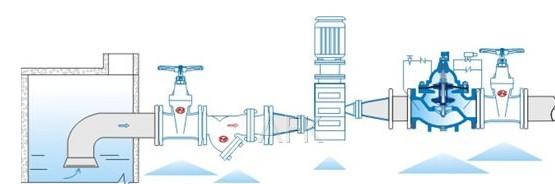

五、安裝示意圖
