節能梭式止回閥 HC42X
- 產 地：上海
- 型 號：HC42X
- 公稱壓力：1.0MPa～2.5MPa
- 公稱通徑：DN40～DN400
- 適用介質：清水、油品
- 適用溫度：≤80℃
一、產品概述
節能梭式止回閥 HC42X主要用于給水系統，垂直安裝在管路中，靠系統內的壓力差和閥瓣的自身重量實現升降，自動阻止介質水的逆流，保證管路的正常運行使用。

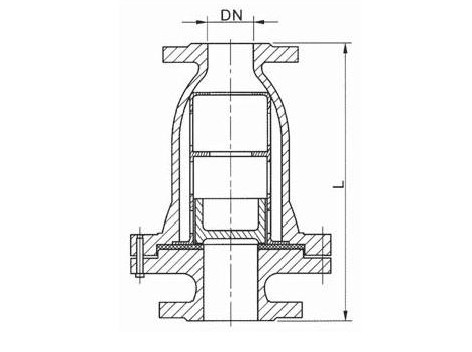

二、產品結構圖
三、主要技術參數
| 公稱壓力 | 1 | 1.6 | 2.5 |
| 殼體試驗壓力 | 1.5 | 2.4 | 3.75 |
| 密封試驗壓力 | 1.1 | 1.76 | 2.75 |
| 介質溫度 | ≤80℃ | ||
| 適用溫度 | 清水、油品 | ||
四、主要零部件材料
|
閥體 |
鑄鐵、鑄鋼 |
|
導向網 |
球墨鑄鐵 |
|
閥瓣 |
鑄鋼鍍鋅件 |
|
密封面 |
丁腈橡膠 |
五、主要外形與連接尺寸
|
DN |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
165 |
205 |
215 |
240 |
292 |
330 |
355 |
495 |
620 |
700 |
785 |
915 |
