碳鋼排渣閘閥 PZ41H
- 產 地：上海
- 型 號：PZ41H
- 公稱壓力：1.6MPa-6.4MPa
- 公稱通徑：DN50~DN500
- 適用介質：漿液，渣水混合物等
- 適用溫度：≤425℃
一、產品概述：
碳鋼排渣閘閥 PZ41H采用法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為硬質合金（碳鋼+鈷鉻鎢），閥體材料為碳素鋼，具有排渣功能的閘閥。是工作溫度在0～100℃的火力電站水利系統及水利工程的灰漿排放系統管路上，切斷或接通管路中灰水混合物，渣水混合物。
排渣閘閥采用中法蘭螺栓連接，支管兩端為法蘭連接或對焊連接。排渣閘閥中大口徑設置滾動軸承，啟閉輕松。排渣閘閥閥桿經調質和表面氮化處理，有良好的搞腐蝕性，抗擦傷性和耐磨性。排渣閘閥閥體出口流道結型合理，不存渣，啟閉靈活，不卡阻。排渣閘閥密封副材料為耐磨陶瓷或耐磨合金，耐磨性強、耐用沖蝕、耐擦傷、摩擦力小、密封可靠。排渣閘閥啟閉件采用半密封副強制密封，性能優良。
二、產品特點：
1、中大口徑設置滾動軸承，啟閉輕松。
2、啟閉件采用半密封副強制密封，性能優良。
3、閥體出口流道結型合理，不存渣，啟閉靈活，不卡阻。
4、采用中法蘭螺栓連接，支管兩端為法蘭連接或對焊連接。
5、閥桿經調質和表面氮化處理，有良好的抗腐蝕性，抗擦傷性和耐磨性。
6、密封副材料為耐磨陶瓷或耐磨合金，耐磨性強、耐沖蝕、耐擦傷、密封可靠
三、主要零部件材料
|
閥 體
|
WCB
|
|
|
閥 蓋
|
WCB
|
|
|
支 架
|
WCB
|
|
|
閘 板
|
WCB+耐磨合金
|
WCB+陶瓷
|
|
閥 桿
|
2Cr13
|
|
|
閥 座
|
WCB+耐磨合金
|
WCB+陶瓷
|
|
密封環
|
增強柔性石墨
|
|
|
填 料
|
增強柔性石墨
|
|
|
閥桿螺母
|
ZCuA110Fe3
|
|
四、設計與制造標準：
設計與制造：GB12234 GB2595
法蘭尺寸：GB9113 JB/T79
壓力溫度：JB/T74 GB9131
結構長度：GB/T12221
對焊連接尺寸：---
檢驗與試驗：JB/T9092 GB13927

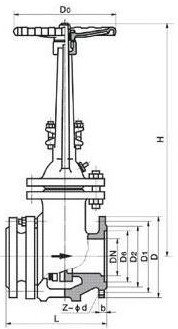

五、主要外形與連接尺寸
